边坡联网监控管理系统（北斗卫星法）

一、系统概述

• 常用的公路边坡安全监测方法，实施难度大，成本高。（1）大地测量法，使用全站仪观测地表位移，费力、成本低，适合施工阶段监测。（2）测斜管法，需要钻取10至30米监测孔，预埋侧斜计、孔隙水压力等传感器，通过数据采集仪记录深层位移量，实现自动长期观测。该方法施工难度大，成本高。
• 边坡联网监控管理系统（北斗卫星法）是在边坡监测点上，安装北斗卫星定位终端，长期观测监测点的位变量，自动生成位变曲线图、沉降曲线图，并据此来预警边坡的稳定性。在边坡现场须安装北斗卫星基站，提供差分信号，采用RTK技术，使卫星终端位变精度达2～5mm，沉降精度达5mm。该方法可以建立区域的监测网。
• 本系统兼容大地测量法、测斜管法等监测数据，实时采集表面变形、内部变形、渗压、渗漏量、降水、地下水位、流量、气温、水温以及视频图像等数据，实现对监测数据自动采集、传输、存储、分析及预警。

二、主要功能

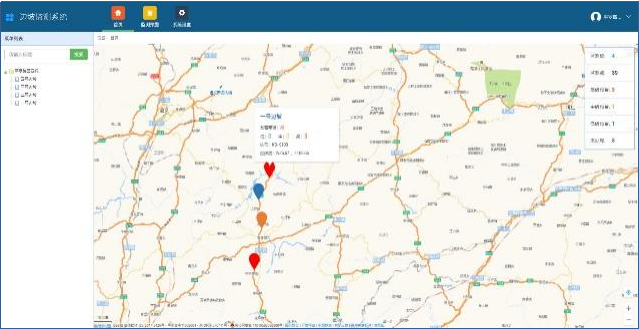

• （1）边坡监测点分布和预警等级状况

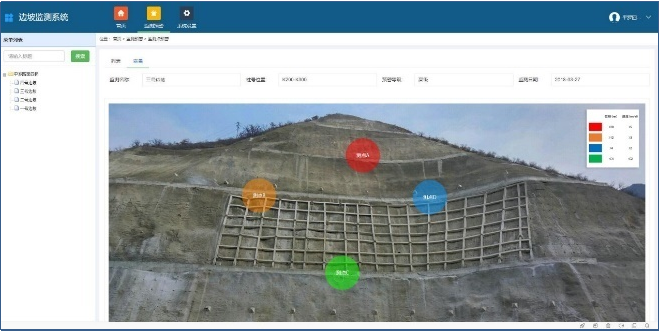

• （2）查看边坡实景预警图

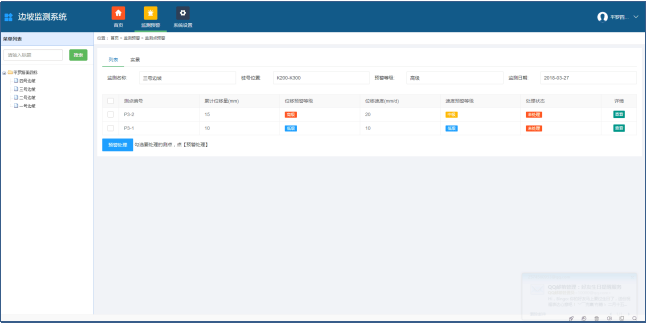

• （3）监测点预警信息
• （4）监测点沉降曲线图、位变曲线图

边坡监测点分布和预警等级状况边坡实景预警图监测点预警信息监测点沉降曲线图、位变曲线图

三、计算机软件著作权登记证书
